在電池技術飛速發展的當下，從消費電子領域的小型鋰電池，到電動汽車龐大的動力電池組，再到儲能電站的大規模電池系統，電池的性能與可靠性成為了關鍵因素。電池的使用環境復雜多變，溫度作為其中影響力的環境因素之一，對電池的性能、壽命和安全性有著深遠影響。例如，在寒冷的冬季，電動汽車的續航里程會大幅縮減；而在炎熱的夏季，電池過熱甚至可能引發安全隱患。兩箱式熱沖擊試驗箱作為一種能夠精準模擬快速溫度變化環境的專業設備，在電池測試領域發揮著舉足輕重的作用。通過在短時間內為電池提供劇烈的溫度變化，該設備可以有效評估電池在不同溫度條件下的性能表現，揭示電池在苛刻溫度沖擊下的失效模式與潛在風險，為電池的研發、生產、質量控制以及應用提供關鍵的數據支持與技術保障。
工作原理

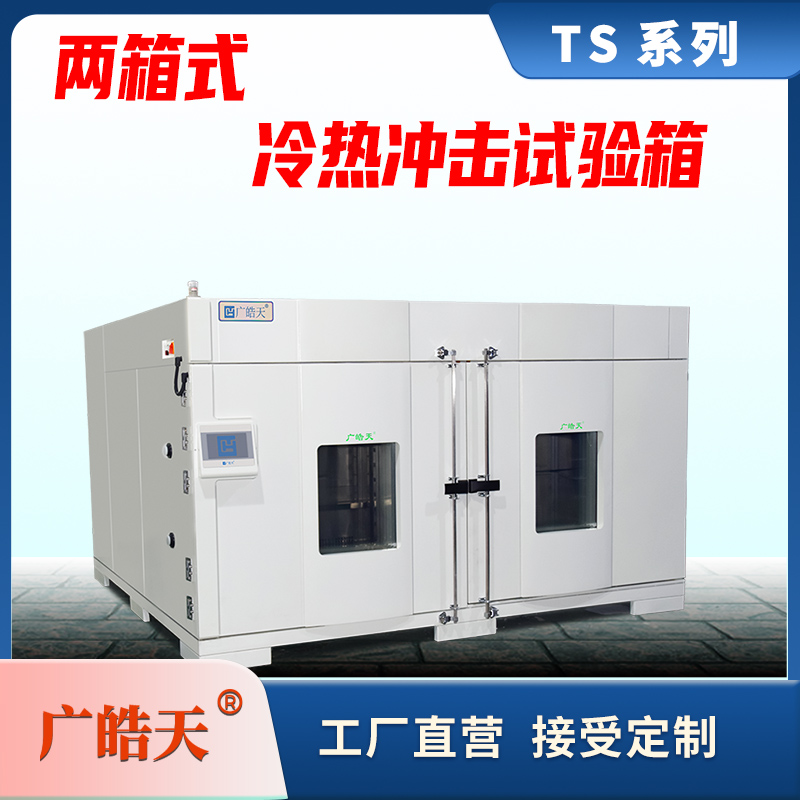

兩箱式熱沖擊試驗箱主要由高溫箱和低溫箱構成。高溫箱內配備高效的加熱系統，通常采用電加熱絲等加熱元件，通過精確控制電流大小來實現對箱內溫度的快速升高與精準調控，可將溫度穩定在較高設定值，如 85℃甚至更高。低溫箱則依靠強大的制冷系統，常見的制冷方式包括壓縮機制冷，利用制冷劑的物態變化吸收熱量，使箱內溫度迅速降低至低溫設定值，可達 - 40℃或更低。當進行熱沖擊試驗時，電池樣品會在高溫箱和低溫箱之間快速切換。例如，先將電池放置于高溫箱中，使其在高溫環境下保持一定時間，充分達到熱平衡狀態；隨后，通過快速的機械傳輸裝置，如專門設計的提籃機構，將電池迅速轉移至低溫箱內，讓電池在極短時間內經受低溫沖擊，如此循環往復，模擬電池在實際使用中可能遭遇的溫度急劇變化場景。相關標準
在電池熱沖擊試驗領域，國際上有多個標準作為指導。例如，IEC 60068 - 2 - 14 標準詳細規定了溫度沖擊試驗的方法和要求，包括溫度變化范圍、轉換時間、保持時間以及循環次數等關鍵參數。對于一些特定類型的電池，如電動汽車用動力電池，ISO 16750 - 4 標準也對其溫度沖擊試驗進行了專門規范，以確保電池在汽車復雜的使用環境下的可靠性和安全性。這些標準為電池熱沖擊試驗提供了統一的規范，使得不同廠家、不同實驗室的測試結果具有可比性，推動了電池行業的規范化發展。
試驗流程
樣品準備：在進行熱沖擊試驗前，需對電池樣品進行嚴格篩選與預處理。首先，選擇具有代表性的電池樣品，涵蓋不同批次、不同生產工藝以及不同容量規格的電池。對每個電池樣品進行詳細的初始參數測量，包括開路電壓、內阻、容量等，并記錄存檔。為確保電池處于穩定的工作狀態，需對樣品進行一定次數的充放電循環，使其內部的電化學體系達到平衡。
試驗參數設置：依據電池的應用場景和相關標準要求，精確設置熱沖擊試驗參數。溫度范圍的選擇至關重要，如對于一般的消費類鋰電池，可能設置為從 - 20℃到 60℃的溫度循環；而對于電動汽車用動力電池，考慮到其可能面臨更苛刻的環境溫度，溫度范圍可能擴大至 - 40℃到 85℃。溫度轉換時間應符合標準規定，通常要求在極短時間內完成，如不超過 30 秒，以模擬真實環境中的快速溫度變化。保持時間則需根據電池的熱響應特性確定，確保電池在高溫和低溫環境下能夠充分達到熱平衡狀態，一般為 30 分鐘至數小時不等。循環次數也需合理設定，可從幾十次到數百次，用于評估電池在長期溫度沖擊下的性能變化。
試驗執行：將準備好的電池樣品放置于試驗箱的提籃內，并通過固定裝置確保電池穩固。啟動試驗箱，按照預設的參數，樣品先進入高溫箱，在高溫環境下保持設定時間。期間，試驗箱的溫度控制系統實時監測并調整高溫箱內的溫度，確保溫度穩定在設定值范圍內。達到保持時間后，提籃迅速將樣品轉移至低溫箱，電池立即經受低溫沖擊。在整個試驗過程中，利用高精度的數據采集系統，同步監測電池的各項參數，如電壓、電流、溫度等，并實時記錄數據。
數據監測與記錄：數據監測與記錄貫穿試驗全過程。除了監測電池的電性能參數外，還可通過在電池表面或內部布置額外的溫度傳感器，精確測量電池在溫度沖擊過程中的溫度分布與變化情況。同時，利用壓力傳感器監測電池內部壓力變化，以便及時發現電池可能出現的異常情況，如鼓包、漏液等。數據采集頻率需根據電池的響應速度和測試要求進行設置，一般為每秒一次甚至更高，確保能夠捕捉到電池在溫度沖擊瞬間的細微變化。
失效分析：試驗結束后，對電池樣品進行全面的失效分析。首先，通過外觀檢查，觀察電池是否出現變形、鼓包、漏液、開裂等明顯的物理損傷。對于有異常外觀變化的電池，進一步采用拆解分析的方法，打開電池外殼，檢查內部電極材料、電解液、隔膜等組件的狀態，分析可能導致電池失效的原因。同時，結合試驗過程中記錄的電性能數據，如容量衰減、內阻增大、電壓平臺變化等，從電化學角度深入剖析電池在溫度沖擊下的失效機制，為后續電池的改進與優化提供有力依據。
